کوپلینگ انعطاف‌پذیر سفارشی با گشتاور نامی 2000 نیوتن متر و حداکثر سرعت 5000 دور در دقیقه برای کاربردهای صلب پیچشی

نام تجاری:	WeSeW
شماره مدل:	CNC0184
مقدار تولیدی:	1 عدد
قیمت:	US$5~US$50 per pc
شرایط پرداخت:	T/T، وسترن یونیون
توانایی عرضه:	10000 قطعه در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE, ISO9001/UL

نام:

کوپلینگ ستاره ای انعطاف پذیر

OEM/ODM:

خدمات ماشینکاری تراشکاری فرز CNC OEM ODM

قابلیت های مادی:

آلومینیوم، برنج، برنز، مس، فلزات سخت شده

برنامه:

ماشین برش فلز، ماشین آلات صاف کردن فلز، ماشین آلات ریسندگی فلز، قطعات ماشین آلات پردازش فلز، ماشین آ

استاندارد:

DIN، ASTM، GOST، GB، JIS، ANSI، BS

ماشینکاری CNC یا نه:

ماشینکاری Cnc

ماشینکاری میکرو یا نه:

ماشینکاری میکرو

روش پردازش:

نقشه مهندسی مشتری

جزئیات بسته بندی:

کیس چوبی

قابلیت ارائه:

10000 قطعه در ماه

برجسته کردن:

کوپلینگ انعطاف پذیر با گشتاور 2000n-m,کوپلینگ دیافراگمی با حداکثر سرعت 5000 دور در دقیقه,کوپلینگ شفت صلب پیچشی

5000 RPM Maximum Speed Diaphragm Coupling

Torsionally Rigid Shaft Coupling

توضیحات محصول

کوپلینگ دیافراگمی تک انعطاف پذیر سفارشی

کوپلینگ شفت انعطاف پذیر با کارایی بالا که دارای استحکام پیچشی با مونتاژ دیسک دوگانه و فاصله‌دهنده‌ها است. گشتاور را از طریق تغییر شکل الاستیک دیافراگم‌های فلزی برای کاربردهای دقیق منتقل می‌کند.

مشخصات فنی

صنایع کاربردی	کارخانه تولیدی، تعمیرگاه‌های ماشین‌آلات، چاپخانه‌ها، انرژی و معدن
جنس	فولاد
استاندارد یا غیر استاندارد	استاندارد
ساختار	دیسک
گارانتی	۱ سال
قطر داخلی	۱۰۰ میلی‌متر
حداکثر سرعت	۵۰۰۰ دور در دقیقه
گشتاور نامی	۲۰۰۰ نیوتن متر
نوع	دیافراگمی
پشتیبانی سفارشی	OEM، ODM
انعطاف پذیر یا صلب	انعطاف پذیر
قطر خارجی	۱۶۸ میلی‌متر
قطر داخلی (d1~d2)	≤۷۵ میلی‌متر
طول	۱۳۳ میلی‌متر
نوع داخلی	داخلی تکمیل شده
عملیات سطحی	سیاه کاری
حداقل مقدار سفارش	۱ ست

ویژگی‌ها و مزایای کلیدی

ساختار و ویژگی‌های جبرانی

طراحی فشرده و سبک با طول کلی کوتاه. شامل مجموعه‌ای از دیافراگم‌ها و دو نیمه کوپلینگ. تغییر شکل الاستیک دیافراگم‌ها، عدم هم‌ترازی‌های کوچک محوری، شعاعی و زاویه‌ای را جبران می‌کند و آن را برای نصب در فضاهای محدود ایده‌آل می‌سازد.

مزایای عملکردی

ساختار تمام فلزی - بدون نیاز به نگهداری و مقاوم در برابر روغن و خوردگی
در دماهای شدید از ۲۰۰- درجه سانتی‌گراد تا ۳۰۰ درجه سانتی‌گراد به طور قابل اعتماد کار می‌کند
عمر مفید بیش از ۱۰ سال
طراحی بدون لقی، دقت انتقال را تضمین می‌کند
راندمان انتقال گشتاور بیش از ۹۹.۸٪
بار بلبرینگ را برای بهبود طول عمر سیستم کاهش می‌دهد

کاربردها

ایده‌آل برای کاربردهای دقیق از جمله اتصالات پیچ توپی موتور سروو، مکانیزم‌های ایندکسینگ خط مونتاژ باتری و دستگاه‌های سفت کردن تایر. انتقال گشتاور و موقعیت‌یابی با دقت بالا را ارائه می‌دهد. مدل‌های منتخب الزامات گواهینامه FDA را برای استانداردهای بهداشتی مواد غذایی برآورده می‌کنند.

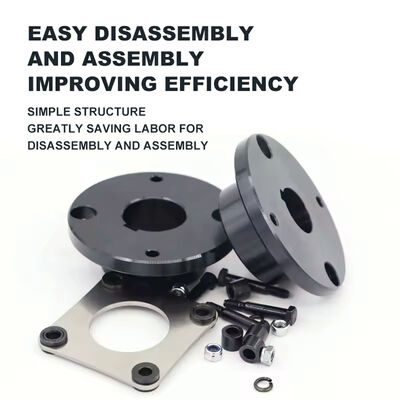

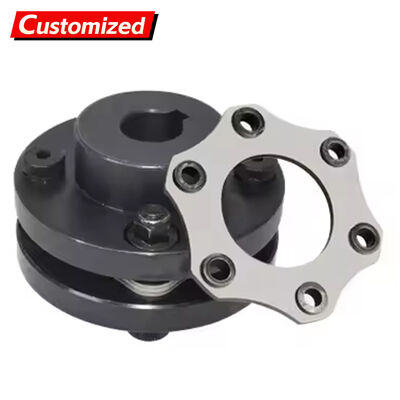

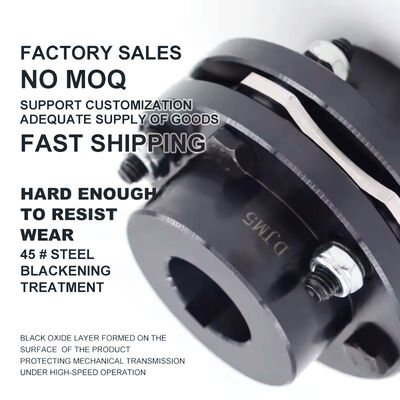

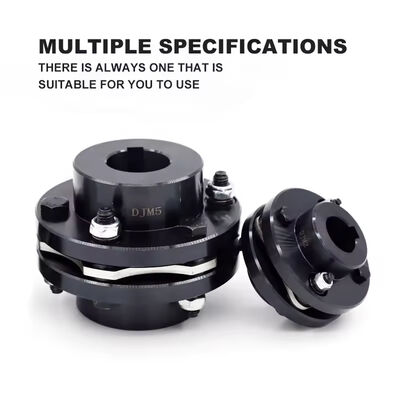

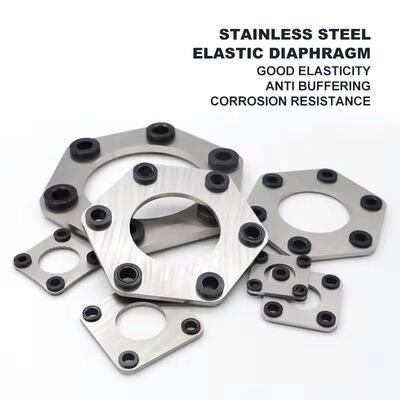

تصاویر محصول
